seba

Witam!

Pomożecie mi zidentyfikować od czego jest to prądnica i jaką ma polaryzację? Nie ma tabliczki znamionowej tylko coś jakby pieczątka, poza napisem jawa i znaczkiem masy nic nie można odczytać.

Nie wiem jaki regulator do niej kupić. Dzisiaj sobie trochę pogrzebałem przy prądnicach. Pomierzyłem V na styku oznaczonym D i wyszło mi ok 0.3V i 0.6V przy odkręconym gazie. Ale gdy podałem masę na wzbudzenie napięcie ostro skoczyło do góry, więc wnoszę że prądnica jest sprawna. Po pomiarach wydaje się mi że jest plus na masę.

http://youtu.be/n-7EmVl1J-0

Jawor

To jest prądnica od zwykłej CZ/Jawy 350 (- na masie 75W). Nie jest to prądnica samowzbudna i potrzeba podłączenia akumulatora aby ruszyła. Tutaj jednak widać że ruszyło napięcie z magnetyzmu szczątkowego dlatego dawało jakieś napięcie. Na przygazówce powinno skoczyć nawet do kilkudziesięciu wolt.

seba

Jawor

Tak, ten regulator będzie pasował.

seba

Podziękował Jawor:)

seba

Tak się zastanawiam, skoro ta prądnica była z minusem na masę to dlaczego przy pomiarze woltomierzem miałem odczyty -0.3V. Woltomierz dobrze podłączony. Wiec może to jednak był plus na masę?

muczos

Nie, masz woltomierz cyfrowy? On będzie pokazywał cuda, bo jest wrażliwy na zakłócenia z układu zapłonowego. Pożycz od kogoś woltomierz analogowy ze wskazówką i wtedy zmierz.

seba

Muczos trochę mnie zaskoczyłeś, jakie zakłócenia? Prądnica nie jest podłączona do zapłonu.

NBR

NBR

Jeśli potrzebujesz z minusem na masę to z akumulatora może byc 12V podłaczasz plus do zacisku D a minus do zacisku M
dla bezpieczenstwa odpinasz istniejące przewody od prądnicy i na zgaszonym silniku na 2-4 sekundu podajesz napięcie tak jak napisałem
Teraz możesz tak jak w pierwszym poście sprawdzic działanie z sama zarówką bez regulatora
Analogicznie magnesujesz z plusem na masie zmieniając biegunu podanego napięcia minus na D i plus na M

seba

Chyba jestem mało kumaty... Jeszcze raz od początku.

Prądnica ma dwa zaciski M i D, M -wzbudzenie, D -6V z prądnicy. Nie mam instalacji, akumulator podłączony + do cewki WN, - do masy.

Multimetr podłączony do złącza D -czerwonym przewodem, czarnym przewodem podłączony do masy. Przewody podłączone w multimetrze prawidłowo. Odczyt na wolnych obrotach -0.3V.

Po podłączeniu do zacisku M prądnicy masy odczyty na wolnych -5.7V, po dodaniu gazu ok -18V.

Stąd moje pytanie czy to aby prądnica z minusem na masę. Pytam się ponieważ zakupiłem regulator do prądnicy z minusem na masę, podłączenie tego skończyło się zwarciem że w wirniku wytopiła się cyna... Założyłem ostatni wirnik jaki mam....

NBR

Jeśli przewód czarny jest jako COM w mierniku to znaczy że masz prądnicę z plusem na masie ,więc jeśli potrzebujesz z minusem na masę musisz ją przemagnesować
podać plus na zacisk D i minus na zacisk M kilka sekund i będziesz miał ładowanie Widocznie masz wirnik który pracował w prądnicy z + na masie

seba

tak, czarny jest do com. Czyli teraz bez przemagnesowania potrzebuje regulator do prądnicy z plusem na masę? jeżeli będę chciał użyć regulatora z minusem na masę to muszę przemagnesować prądnicę sposobem który opisałeś:

NBR

Jeśli regulator był podłączony dobrze to powinien jeszcze działać

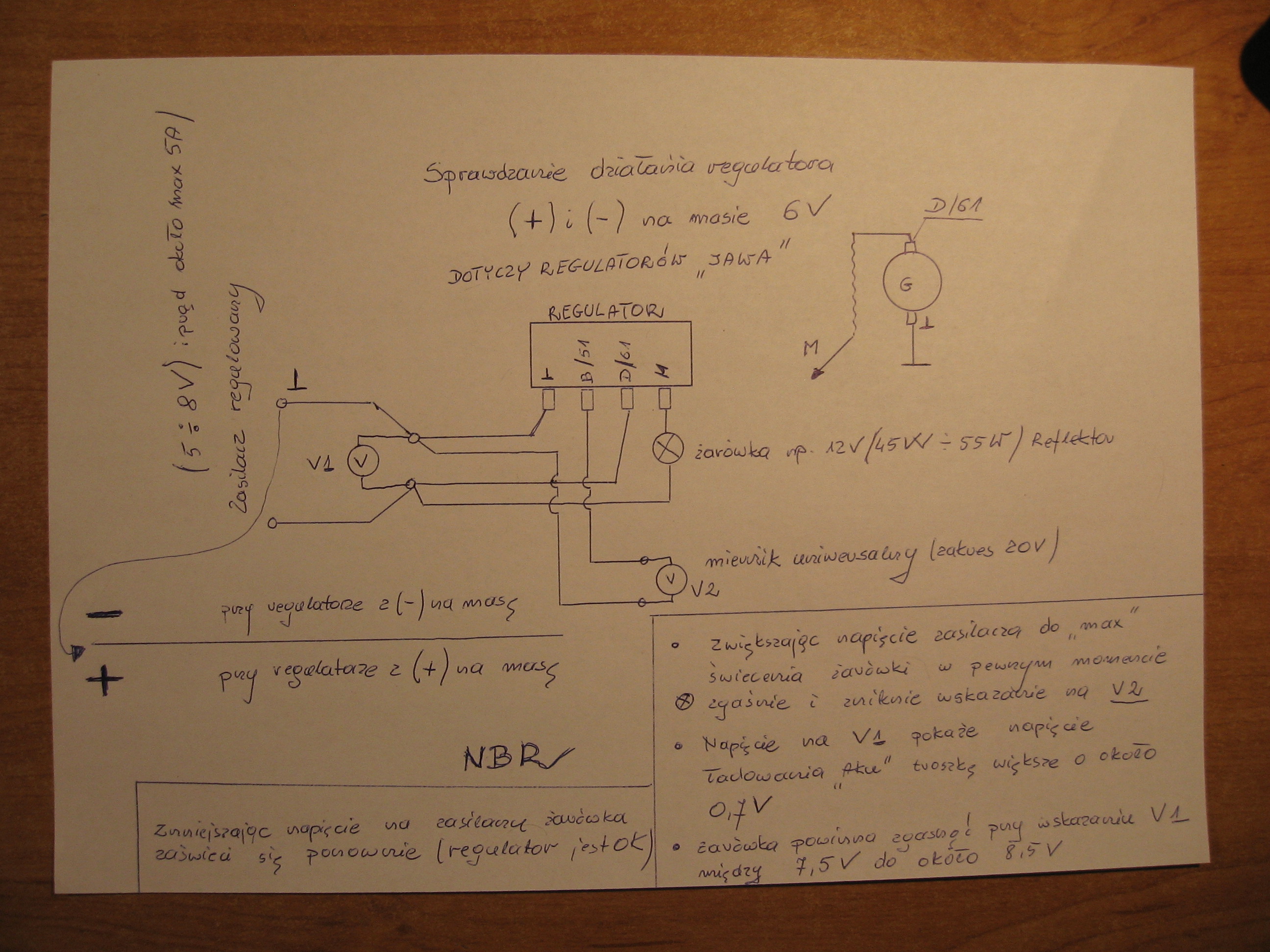

Tu masz link jak sprawdzić wszelakie regulatory do JAWY
http://www.jawa250.fora.pl/images/galleries/190596926254a1a0be59119-878590-wm.jpg
Przemagnesuj najpierw na MINUS podłącz żarówkę bez regulatora tak jak pisałem
sprawdz czy masz minus na masie podczas pracy prądnicy ,podepnij regulator i powinno być OK

seba

Ten schamacik już sobie zapisałem, tylko niestety nie posiadam takiego zasilacza.... Regulator był podłączony dobrze, tak jak powinien być podłączony do prądnicy z minusem na masę, nie wiem czy mu to nie zaszkodziło...
